???????提高電能質量是電力部門的一項重要任務，電能質量即電力系統中電能的質量。理想的電能應該是圓滿對稱的正弦波。一些因素會使波形偏離對稱正弦，由此便產生了電能質量問題。衡量電能質量的指標主要是電壓、頻率、波形、電壓波動與閃變和三相不平衡度等。
一、電壓
電壓質量對各類用電設備的安全經濟運行都有直接影響。各類負荷電壓特性如圖1。

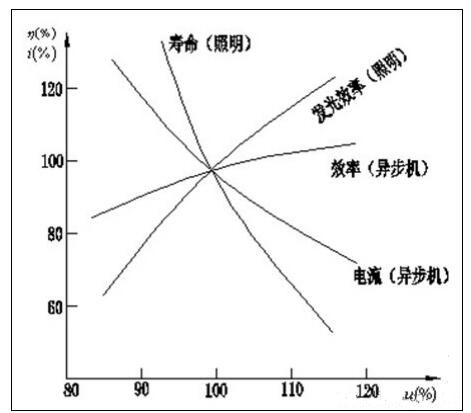

圖1各類負荷電壓特性圖
???????我國目前所規定的用戶處的允許電壓變化范圍如圖2。

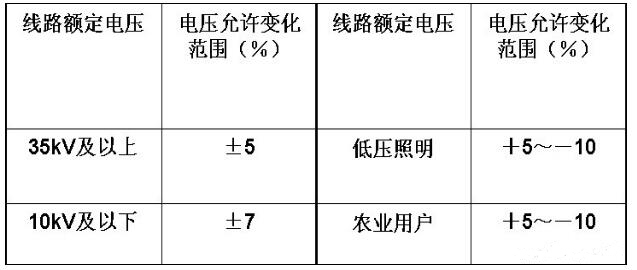

圖2我國目前所規定的用戶處的允許電壓變化范圍圖
? ? ? ?二、頻率
電力系統在穩定運行情況下，頻率值決定于所有機組的轉速，而轉速則主要決定于發電機組的轉矩平衡。
系統運行頻率與系統額定頻率之差稱為頻率偏移。是衡量電能質量的一項重要指標。我國電力系統采用的額定頻率為50Hz，為保證頻率的質量，其允許偏移值如圖3所示。

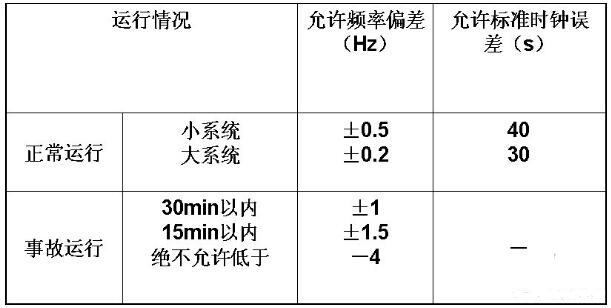

圖3頻率允許便宜值
???????三、波形
電能質量要求：供電電壓（或電流）的波形應為正弦波。
波形發生畸變的原因：系統中的變壓器發生鐵芯過度飽和時；變壓器中無三角形接法的繞組時；三相負荷不平衡；可控硅控制的非線性負荷等。
造成的后果：影響電動機的效率和正常運行；危害設備；對通信線有干擾；
衡量波形畸變的技術指標：弦波形的畸變率。各次諧波有效值平方和的平方根與其基波有效值的百分比。
? ? ? ?四、電壓波動與閃變
供電電壓在兩個相鄰的、持續1s以上的電壓均方根值和之間的差值，稱為電壓變動。通常多以額定電壓的百分?jǐn)?shù)來表示電壓變動的相對百分值。
電壓波動為一系列電壓變動或連續的電壓偏差。電壓波動值為電壓方均根值的兩個極值之差，常以其額定電壓的百分?jǐn)?shù)表示其相對百分值。
? ? 五、三相不平衡度
三相電壓（或電流）大小相等，相位依次（A、B、C）相差120?。
不平衡的原因：（1）由負荷不平衡；（2）系統三相阻抗不對稱；（3）消弧線圈的不正確調諧。
不平衡度（或不對稱度）：把負序分量與正序分量有效值之比。
