諧波的產生與危害
1、諧波產生：

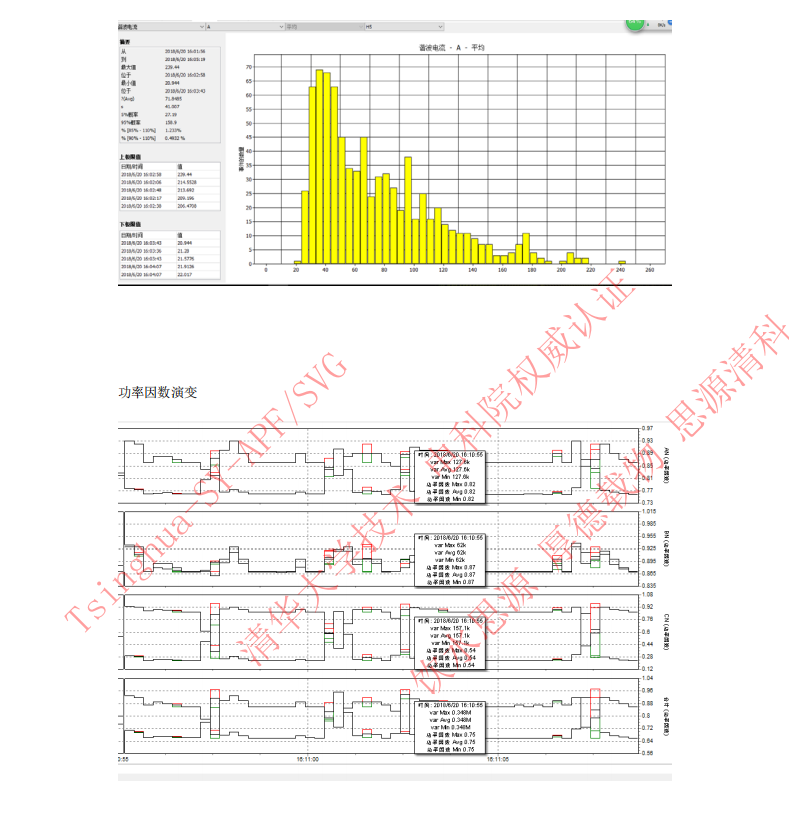

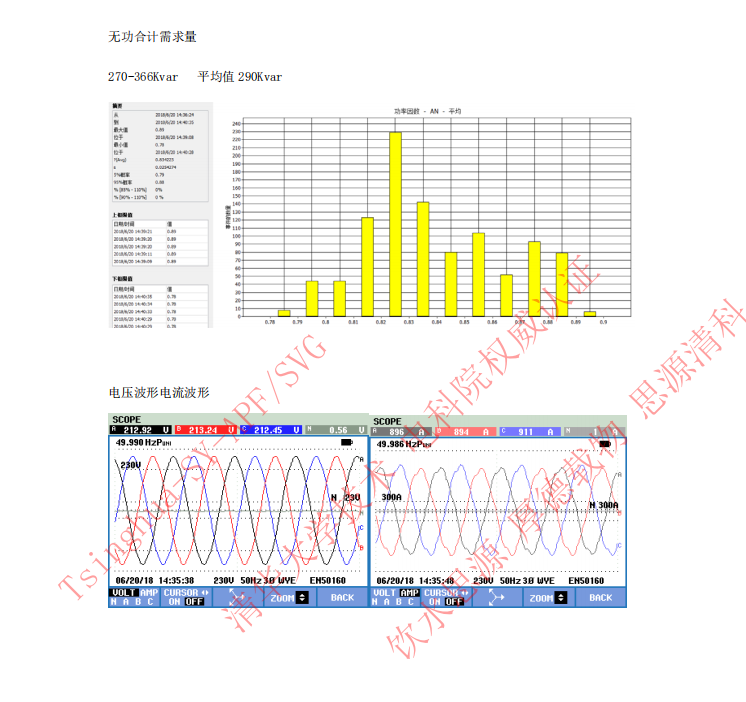

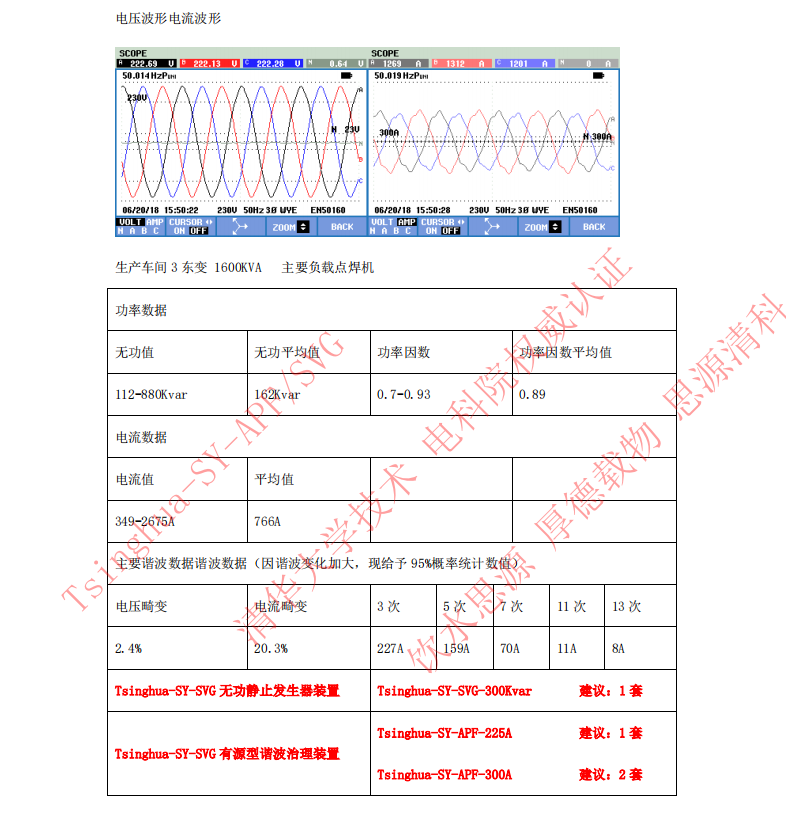

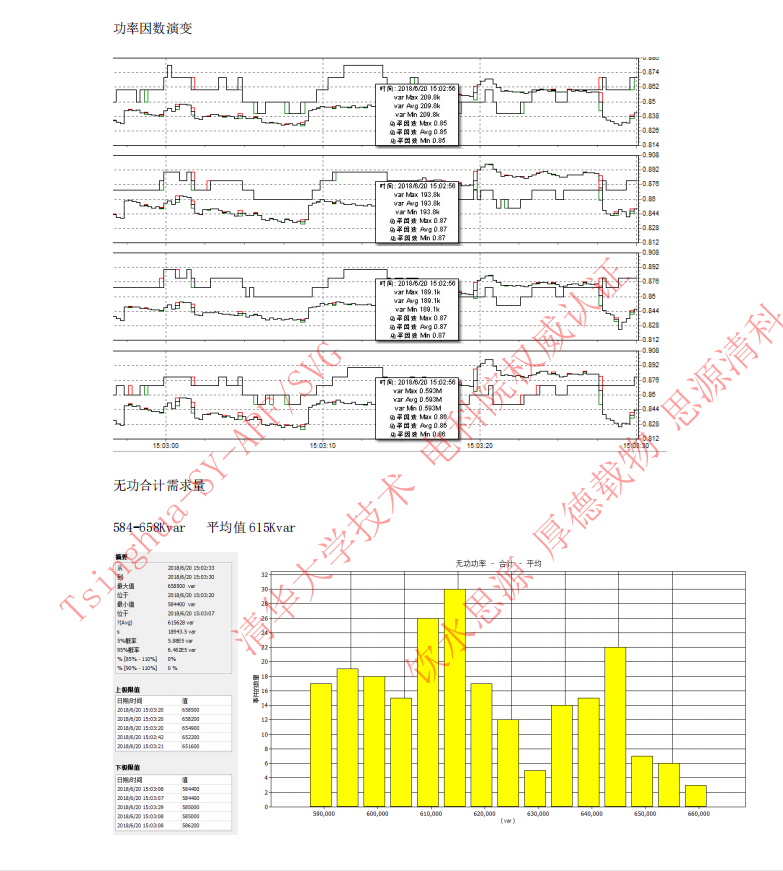

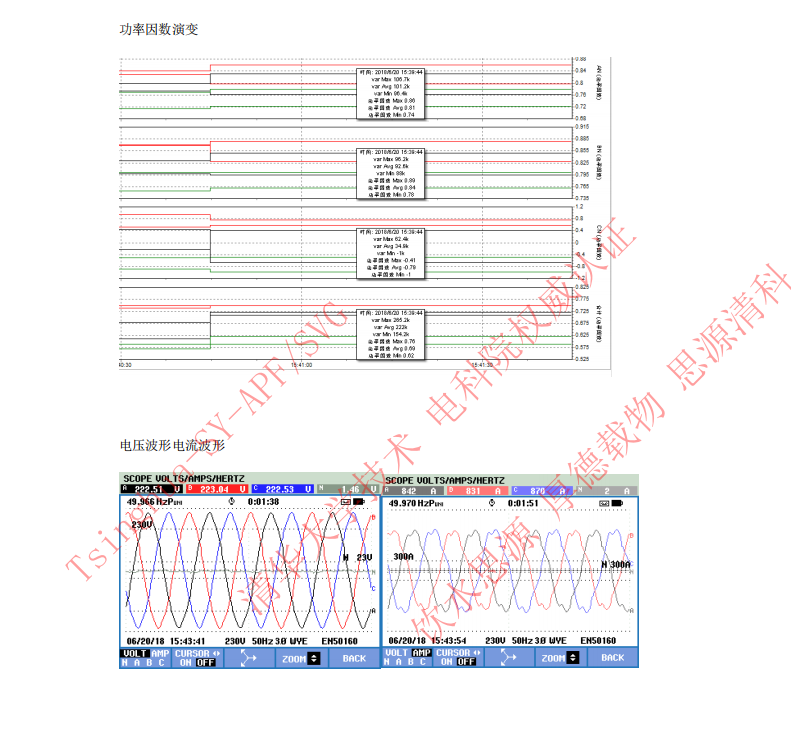

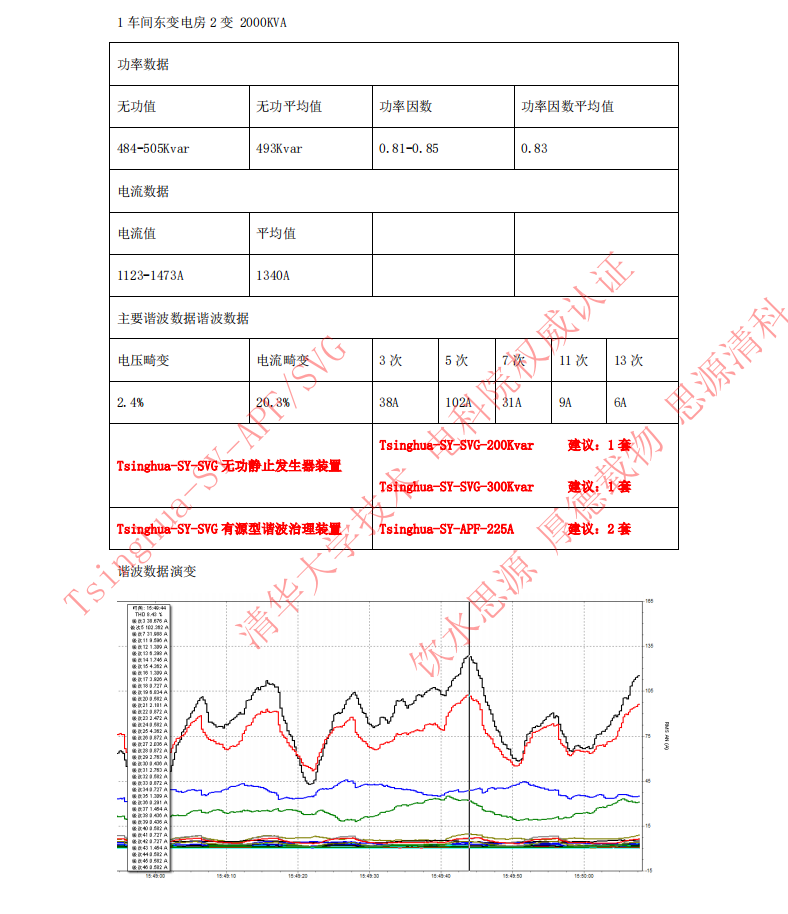

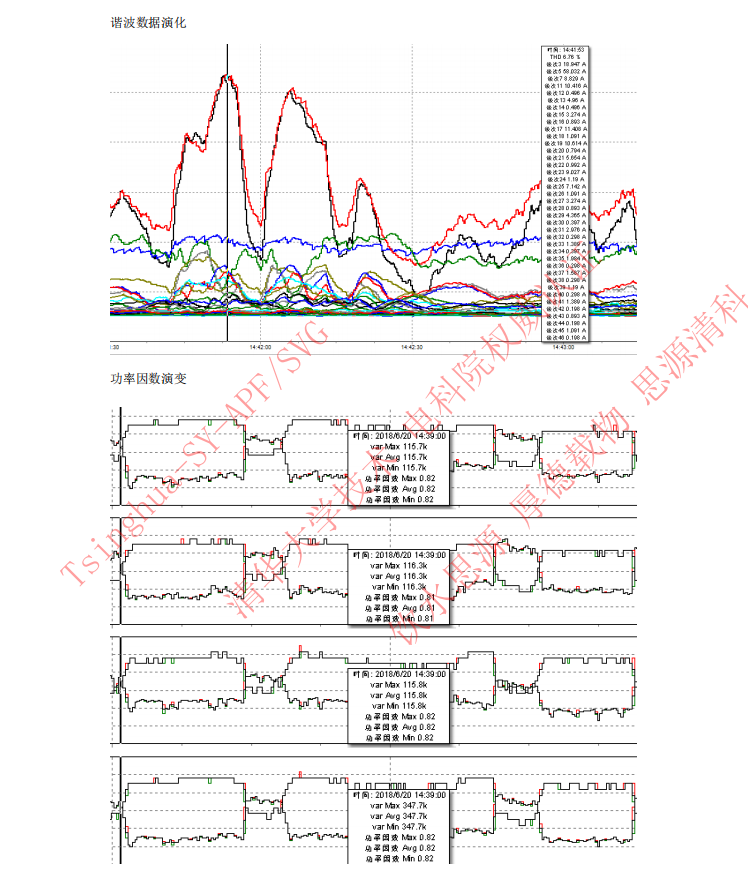

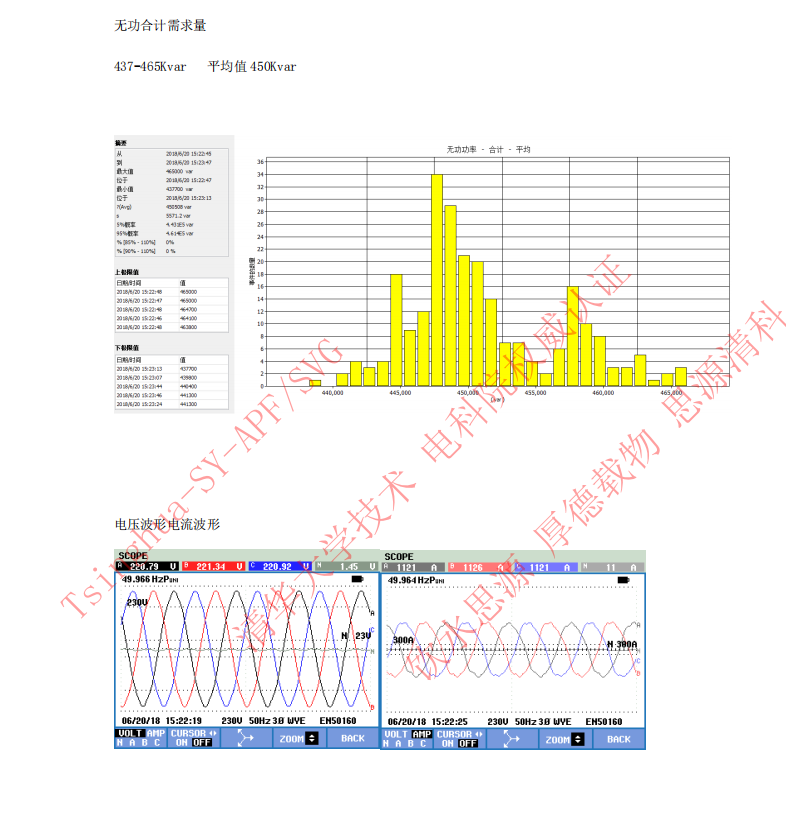

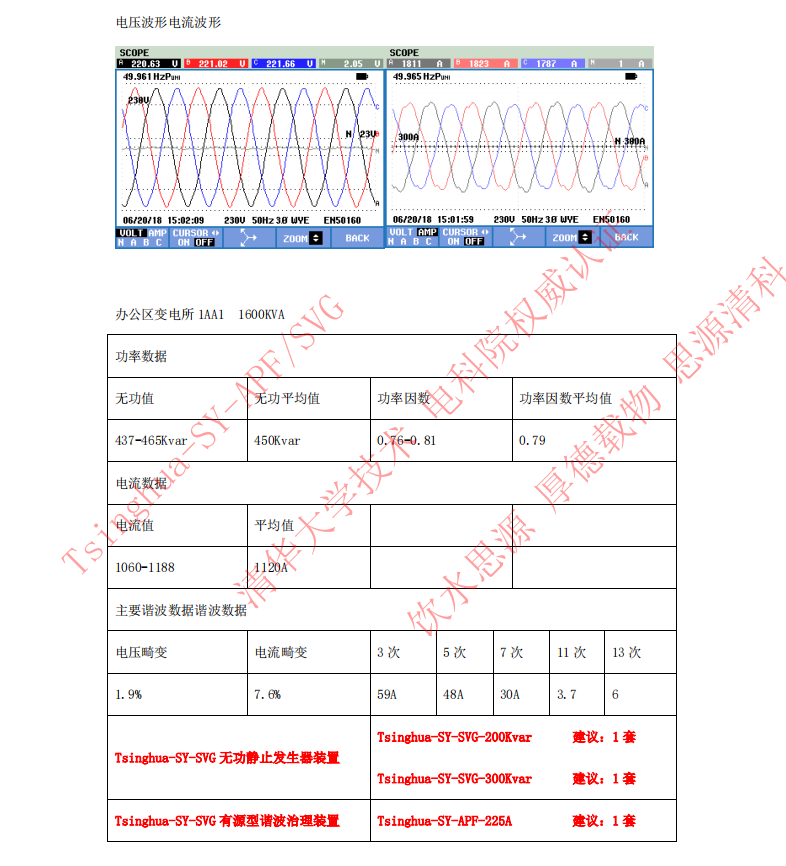

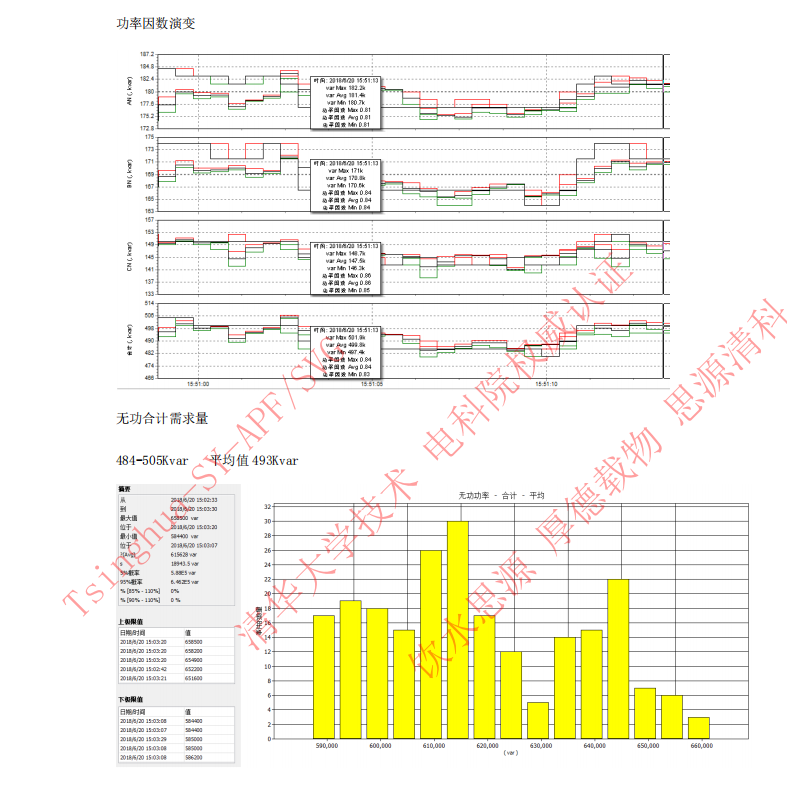

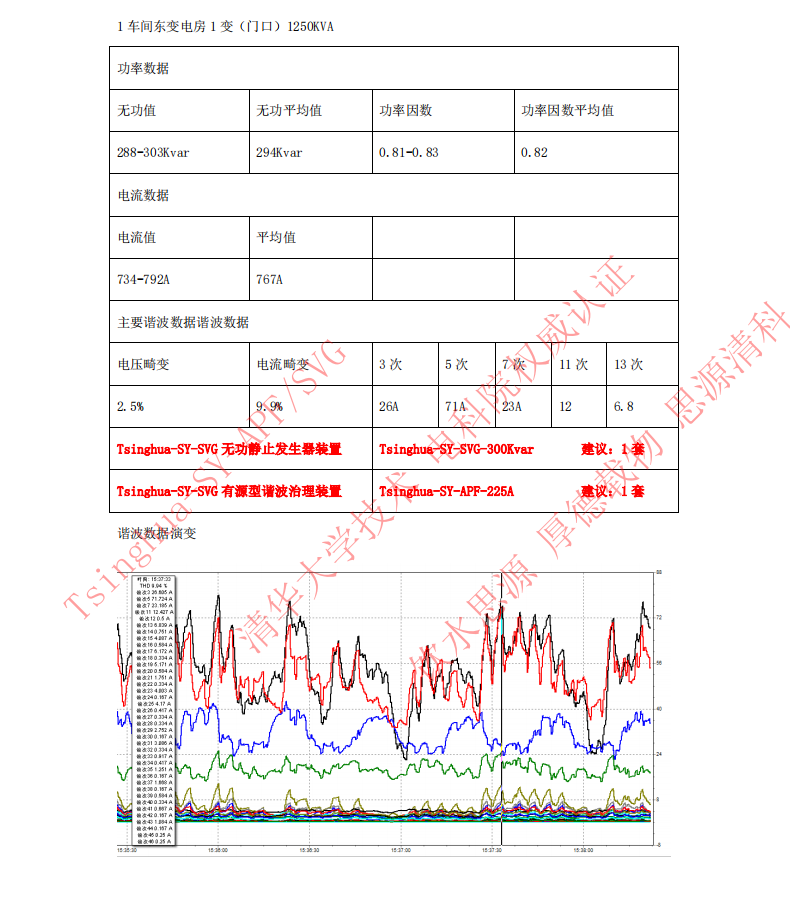

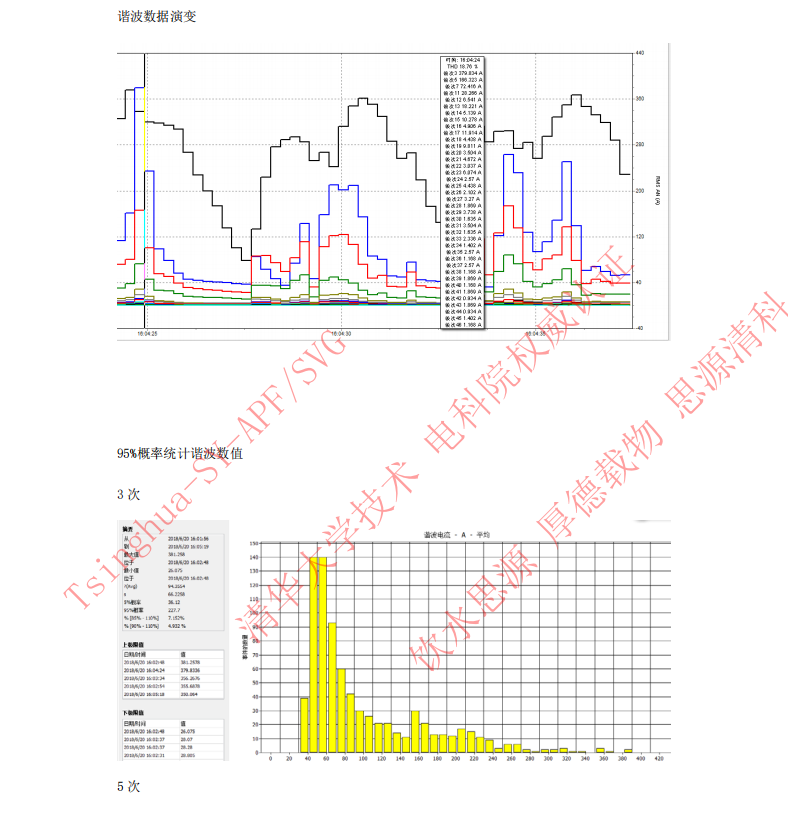

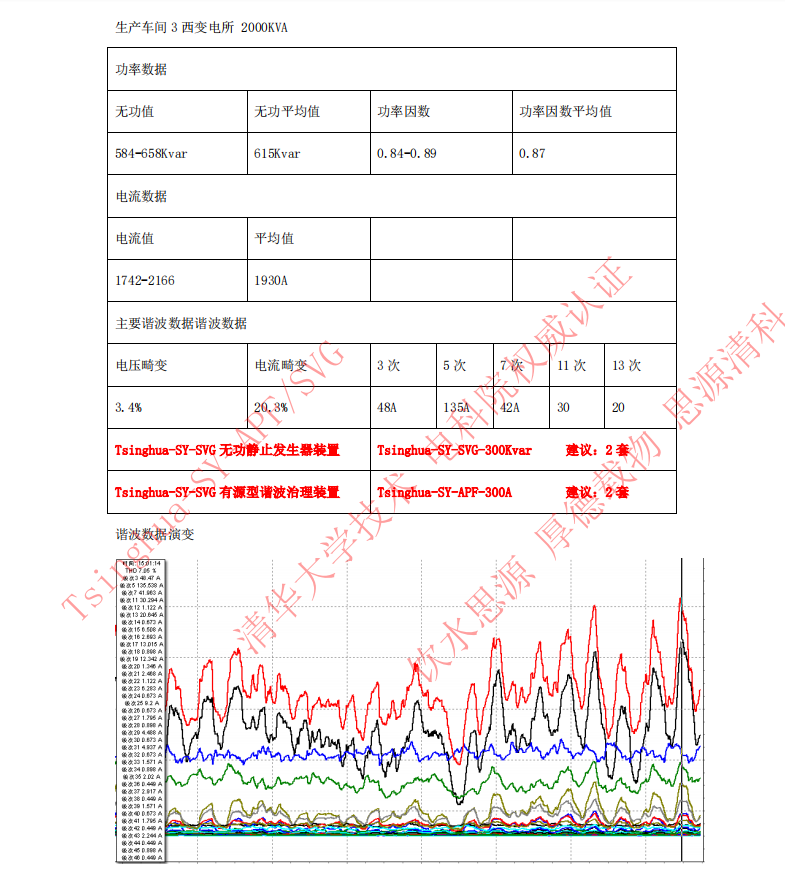

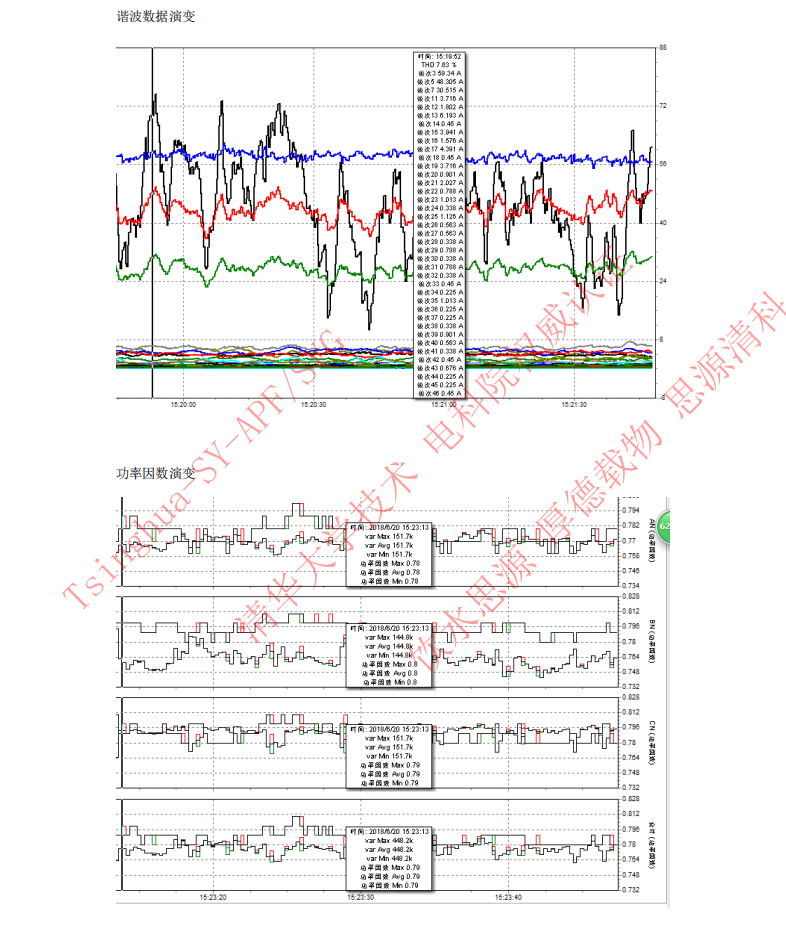

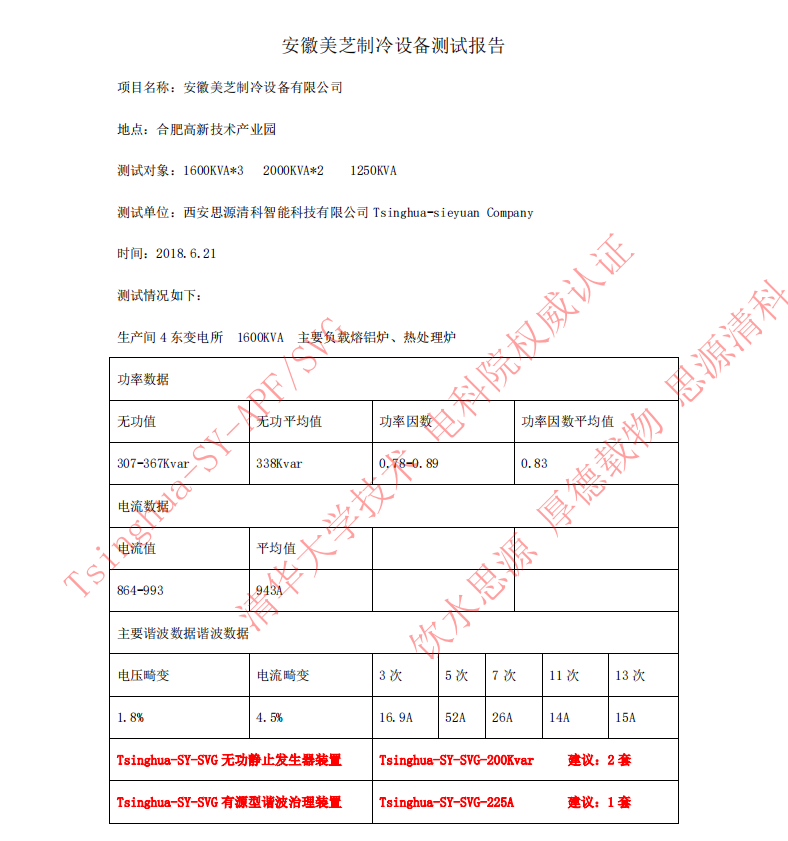

由于正弦波電壓施加在非線性負載上，電流就變成了非正弦波，非正弦波電流在電網阻抗上產生壓降，會使電壓波形也變?yōu)榉钦也?。如今在加熱爐和制造等行業中廣泛使用的負載大部分為非線性負載，如變頻調速設備、整流器、不間斷電源、開關電源、電弧爐、焊接設備、電腦、電梯、變頻空調、節能燈和復印機等等。
由于這些非線性負載所產生的大量諧波電流涌入電網中，導致電壓波形發生畸變現象。這種諧波污染對電網和用戶產生了嚴重的危害，同時對大型貴重設備造成損壞。）
2、諧波危害：
a、造成電纜、電動機和變壓器過熱，導致其使用壽命下降或損壞：
b、損壞敏感的設備，如熔機虛焊、中頻爐等導致生產或?qū)嶒炛袛?，造成重大損失：
c、引發斷路費誤動作，區域性停電事故：
d、造成電容器過載或因故障而損毀，導致功率因數降低而引起供電局罰款、導致中性線上出現大電流而引發系統故障：
f、誘發電網諧振：
g、電網中存在的諧波將降低供電效率：
h、如諧波污染等級過高，將得不到供電部門的入網批準。
3、傳統無功補償柜缺陷：
a、傳統L/C濾波器只能消除特定的幾次諧波，而對其他的某次諧波則會產生放大作用，其中電容的主要作用是提高功率因數，電抗的作用是保護電容器，避免被諧波電流損壞，同時濾除系統28%低效率的低次諧波，但是在消除諧波同時會放大與產生它次諧波。
b、電容器容值會隨著時間、環境發生變化，導致與系統發生諧振，造成電容器設備損壞，影響配電系統正常運行。
c、電容器一般都是由固定補償單組電容進行補償，形成階梯型補償，這樣就會存在大量的過補或者欠補，無法做到精確補償并處理好容性負載和感性負載的關系。
d、電容投切頻率的時效性太慢，目前雖然從接觸開關投切、復合開關投切、演化到動態可控硅品閘管投切，但是還是無法達到瞬時投切，同時電容器因為投切頻率的過快而大大縮短了自身壽命，給客戶安全生產和用電安全造成負面影響。
e、電容柜被靜態無功發生器SVG替代是技術進步與生產要求的歷史必然趨勢。

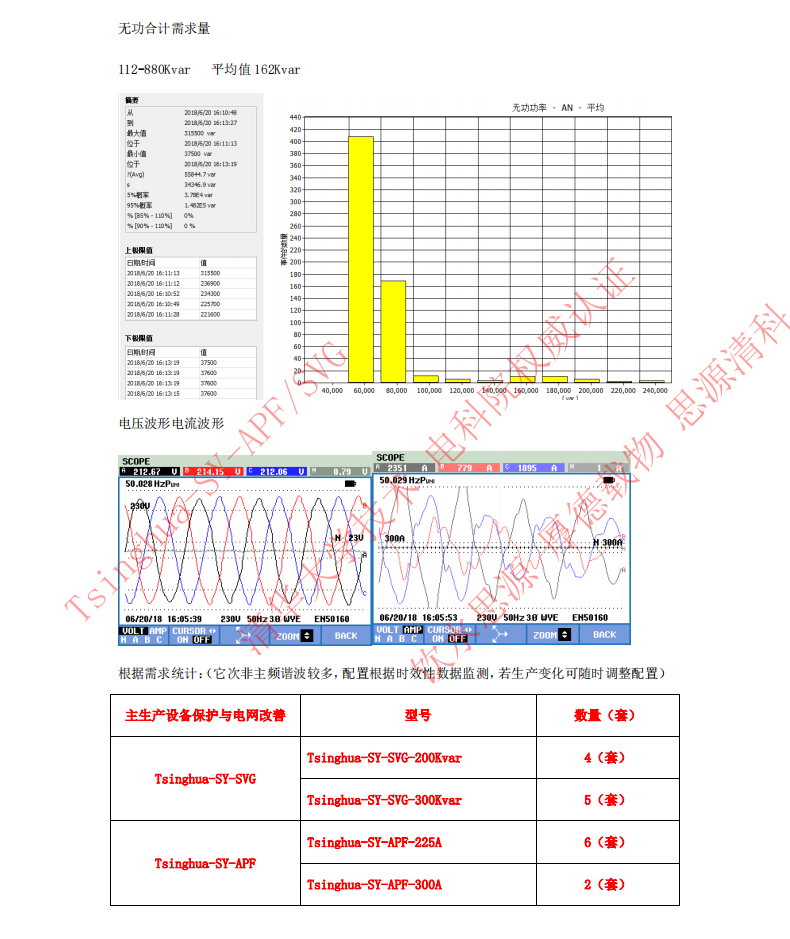

4、加裝電網諧波治理與功率因數提升裝置從而達到對終端負載設備的保護與用電效率的提高：
Tsinghua-S'-APF有源電力濾波器是利用全控電力電子元件滿足對電能質量（功率因數提升和諧波治理與三相不平衡處理）有高級別要求的用戶需求的裝置。
有源電力濾波器AP裝置并聯在系統和用戶設備之間，其主要功能是在電網供電過程中當負載側產生諧波和無功電流時，保證系統側沒有諧波電流和無功電流，使用戶其他關鍵敏感設備得以在近不受干擾的電氣環境中正常運行，并且不會污染電網，簡單來說就是起到保護設備裝置。
Cqsinghua-S'-SVG濾波型補償裝量，是采用可關斷器件1GBT構成的電流源型裝置，從機理上避免了諧振現象，安全性大大提高?？蓜討B(tài)雙向（-1~1）連續調節無功功率，即從額定感性工況到額定容性工況連續輸出無功，全響應時間小于l5ms，動態響應時間小于50us，特別適合負荷快速變化的場合，實現真正意義的動態無級跟蹤補償，避免設備因為時變電壓影響而導致設備無法開啟或正常運轉。
4、使用理由：
TsinghuaSieyuan-APF型有源電力濾波器AF具有更多功能、更多模式，產品可以諧波治理無功補償、諧波無功同補、三相不平衡補償?shù)?，一機多用。
a、可設定的諧波分次補償功能，可設定無功比例功能：
b、友好的人機界面，采用高清7英寸中文彩色觸摸屏，屏幕實時顯示系統和裝置運行參數：
c、全面保護功能，提高用戶應用穩定性、有效值峰值雙設定自動限流算法，在負載諧波電流大于設備輸出時，無過載風險，同時設備過載安全系數為瞬時300%，
d、保護功能齊全，具有過流、過壓、欠壓、過溫等多種保護功能，確保系統運行安全可靠，故障自診斷功能：具有故障報警及追憶功能：
e、先進的控制策略和拓撲結構設計，改進的基于瞬時無功功率理論的檢測技術，可實時檢測諧波電流，自動跟蹤負載諧波變化，
f、具有高度可控性與快速響應性，采用獨特的分相諧波提取算法，在負載三相不平衡時，可實現各相獨立控制，在容量足夠情況下》可選擇消除不平衡功能；
g、采用多相拓撲結構濾波，在輸出諧波電流的情況下，不會引入高頻IGBT開關諧波干擾，并且適用于任何現場電網系統阻抗，不會發生諧振；
h、功率密度高易于安裝，模塊化設計，體積小重量輕，功率密度高，安裝維護方便，組合并機滿足不同容量需求，在實現標準化生產的同時提高了設備的可靠性和可維修性，極大方便了?系統安裝與維護，單橫塊獨立風道設計，可有效隔絕環境粉塵粘附，提高產品散熱效率。
