思源清科SYSNP中線安防保護器
?
Tsinghua-Sieyuan Intelligengt technology co.,Ltd
?
? ? ? ?產品描述

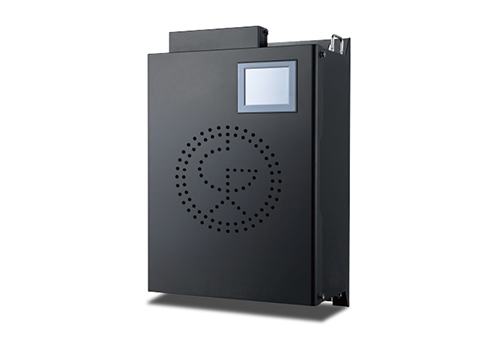

? ? ? ?大量非線性負載使用會導致中性線3N次諧波電流過大，同時，三相不平衡等問題往往也會造成中性線電流過大。而中性線電流過大非常容易導致中性線絕緣層老化起火引發火災，存在較大的安全隱患。針對這樣的情況，我司采用先進的電力電子技術、控制理論等研制出了新型的中線安防保護器，可有效消除中性線電流過大的情況而造成的電氣火災安全隱患。同時解決諧波污染嚴重、三相不平衡、功率因數低等電能質量問題。
? ? ? ?中線安防保護器的基本原理為:通過電流檢測環節采集系統中性線上各次諧波電流，經控制器快速計算并提取各次諧波電流的含量，生成諧波電流指令，通過功率執行器件輸出與諧波電流幅值相等方向相反的補償電流，補償電流注入中性線，實現消除中性線電流的目的。
?
? ? ? ?應用背景
? ? ? ?根據近幾年的火災數據統計，電氣火災占據所有火災的比例非常高。2018年全年全國共統計火災38.9萬起，死亡2113人，受傷1637人。電氣火災比例較高，違反電氣安裝使用規定等引發的火災共11.6萬起，死亡745人，受傷538人，分別占總數的29.7%、35.3%和32.9%。其中電氣線路是電氣火災中主要的起火源，所占的比例高達60%以上，是防范的重點（公安部消防局，2010)。其中由于中性線導致的起火數量占有不小比例，所以治理中性線電流過大問題是非常有必要的。
? ? ? ?中性線的定義·三相電的星形接法是把每一相電源或負載的一端都接在中性點上，將中性點引出的這條線叫中性線，這樣就形成三相四線制或者五線制不引出，形成三相三線制?，F(xiàn)在的低壓配電線路，采用較多的是=相四線制，其中的三條線路分別用ABC代表三相，另一條中性線用N代表。

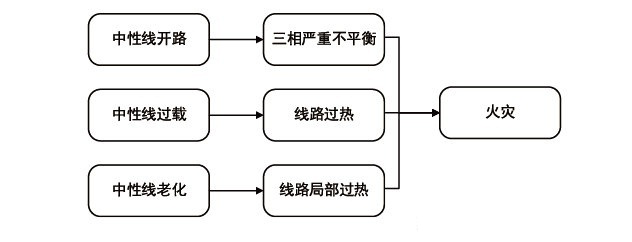

? ? ? ?在三相四線制或五線制供電系統運行過程中中性線引發火災事故主要通過三種途徑：
? ? ? ?中性線長期過載導致中性線絕緣層老化，最后使得絕緣層燃燒引發火災；
? ? ? ?中性線故障使中性線開路，導致三相電嚴重不平衡，燒毀電氣設備引發火災。
? ? ? ?中性線老化使線路局部過熱導致中性絕緣層老化，最后使得絕緣層燃燒引發火災。
? ? ? ?案例
? ? ? ?2019年南寧某商場配電室起火，事發時，數千名購物者被緊急疏散，未造成人員傷亡。事故原因是由于電網投入過多變頻空調、LED照明、LED電子屏幕等非線性負載，且多為單相設備，存在嚴重的三相不平衡，會導致中性線電流過大，長期在此運行環境下，最終造成線纜絕緣層老化發熱起火，釀成火災。
? ? ? ?2016年某電影院大樓發生大火，著火面積達到500多平方米，直接經濟損失達千萬元，所幸無人員傷亡。事后調查起因，該配電室變壓器下主要負載為音響、放映設備和節能照明燈等，且用電多為單相負荷，容易導致中性線中存在大量零序電流，引起配電柜中中性線母排老化起火，造成事故。
? ? ? ?主要應用領域：
?
? ? ? ?1.寫字樓：大量的辦公自動化設備，電腦、打印機、復印機、UPS電源、節能燈、廣告牌；
? ? ? ?2.科研辦公樓：大量的信息設備、UPS電源、科學儀器、節能燈、直流調試設備；
? ? ? ?3.通信機房：大量的信息處理設備、服務器、UPS電源、通信設備；
? ? ? ?4.交通指揮中心：大量的信息處理設備、服務器、UPS電源、通信設備；
? ? ? ?5.商場：節能燈、廣告牌、大尺寸LED屏；
? ? ? ?6.醫院：醫療設備、UPS電源、節能燈；
? ? ? ?7.金融機構：辦公自動化設備，信息通信設備、服務器、打印機、復印機、UPS電源、節能燈；
? ? ? ?8.酒店：節能燈、電腦、廣告牌
? ? ? ?9.體育場館：節能燈、可控硅調光系統、廣告牌、大尺寸LED屏
?

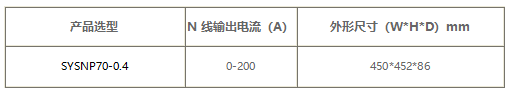

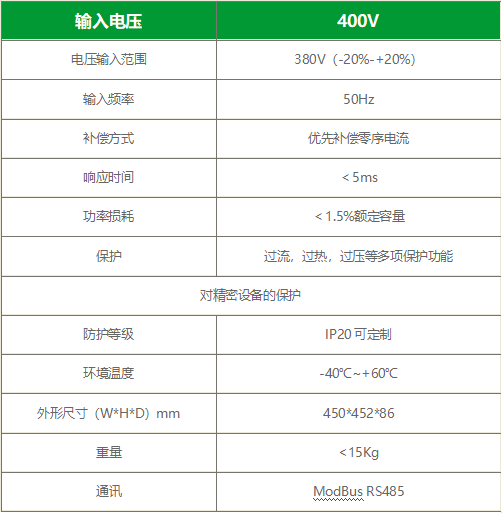

? ? ? ?產品技術參數：
? ? ? ?應用案例
? ? ? ??某大型購物廣場，為大型商業賣場，內部分為超市、展銷柜臺等多種展銷區域，使用了大量的單相負載與LED照明、LED廣告顯示燈設備，這些設備產生了大量的3次諧波，在系統N相電纜中疊加，使得系統N相電纜電流巨大，出現線纜發熱現象，現場系統雙電源開關發熱，同時伴有因過溫保護而造成的雙電源跳閘問題

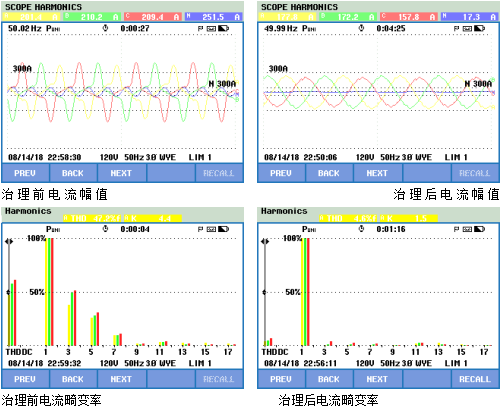

? ? ? ?安裝了我司SYSNP70后，0.4KV低壓側雙電源開關下端負載的諧波電流畸變率有了顯著的改善，雙電源開關N相流過的電流由起初的250A左右，下降到10.2A，大大保障了系統安全穩定，降低N相線纜發熱、絕緣老化以及火災隱患問題的出現。
? ? ? ?在未加入SYSNP70之前，由于雙電源開關下端負載存在大量的LED照明、LED顯示頻等設備，造成大量的3次諧波電流畸變問題，在N相疊加，導致雙電源N相存在大量的諧波電流，出現N相線纜發熱，雙電源開關因過熱問題保護等問題，上述問題在安裝我司SYSNP70設備后，均得以明顯改善。
?

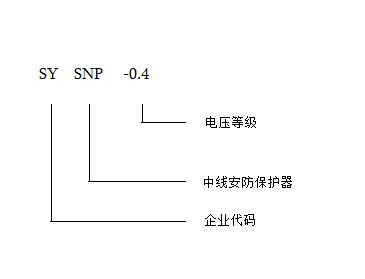

? ? ? ?型號說明
? ? ? ?選型表

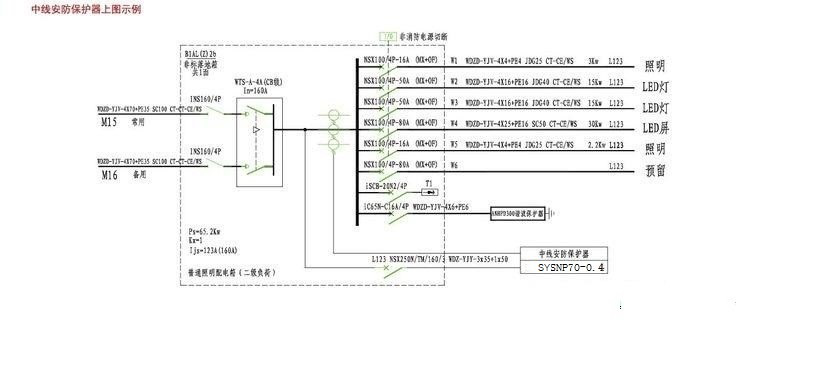

? ? ? ?產品上圖指南：
? ? ? ?西安思源清科智能科技有限公司
? ? ? ?Tsinghua-sieyuan Intelligent technology co.,Ltd
? ? ? ?地址：西安市西咸新區征和四路自貿產業園2168號
? ? ? ?電話：19991191701
? ? ? ?傳真：029-86353308
? ? ? ?網址：gagm.com.cn
